水位電極探頭安裝重要提示
一、 敷設一根（RVV3*0.75或單芯截面積大于0.75 mm2）三芯截面0.75 mm2～1.5 mm2 信號線從控制箱至排污水池，探頭安裝在角鐵支架上。

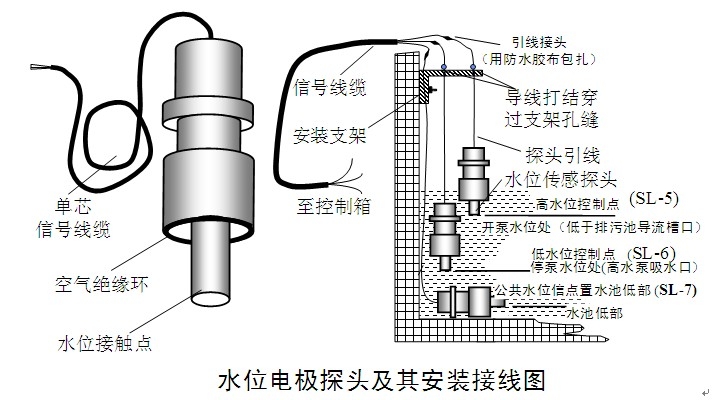

二、 水位電極探頭安裝方法詳見下面示意圖。
黃線探頭：安裝排污池低部另一端接控制內接線端子SL-7 。
綠線探頭：安裝排污池的停泵低水位處另一端接控制內接線端子SL-6。
紅線探頭：安裝排污池的開泵高水位處另一端接控制內接線端子SL-5。
三個探頭須分開懸掛垂直向下安裝，不能扎在一起吊下安裝，不能讓電極探頭與另外電極的引線或水池壁、管道接觸，防止探頭與信號線表面污水粘在一起，使水泵誤動。
三、 水位電極探頭與信號線對接處一定要用拉伸式自粘膠帶（防水膠布）包扎，形成擠壓緊縮效果，實現防水絕緣效果，否則會影響自動控制失控。
四、 控制柜安裝后必須防水防潮，避免安裝有雨水直接滲入位置。
|
|
