本產品系為解決石油、冶金、化工、環保、造紙、紡織、食品、飲料、礦山、建筑等行業非導電性液體（如油料、糖漿、酒精、蒸溜水等）液位控制的難題而設計。由于采用特制的耐油電纜，可用于水、酸、堿、鹽溶液等液體的液位控制。對于需要適應①非導電性、②腐蝕性、③有安全防爆要求的液體，選用YW12B型液位控制器合適。YW12B型產品特別適用于油料泵、飲料（奶、糖）泵、化工泵及礦山污水泵的控制。也可用于一般有防爆要求、衛生要求、密封要求、耐酸堿鹽腐蝕要求的導電與非導電性液體液位的控制，還可用于普通清水、污水的控制，但不適宜用于小體積容器和狹窄的深井控制,并且控制精度不高。

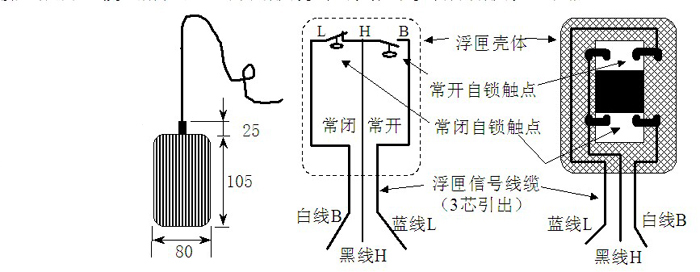

YW12B型液位控制器的外形尺寸與內部電氣結構如圖30所示。 一、產品 1、結構簡單、工作可靠 YW12B型液位控制器能夠輸出穩定可靠的“通”、“斷”動作信號，產品堅固耐用，抗干擾能力強，無運行誤動作，一經安裝可長期使用基本不需維修。 2、安裝簡捷、調整方便 可任意改變重力錘的位置確定液面控制的高差與范圍；用一根導管把信號電纜穿過就完成了信號器的安裝工作。 3、適合特殊液體液位的控制 特別適合油料類、飲料類及污水的控制。由于液位信號裝置的內部接點與周圍空氣完全隔離，因此適用于有防爆要求的現場（但要求采用有防爆型電控箱）。
二、性能參數

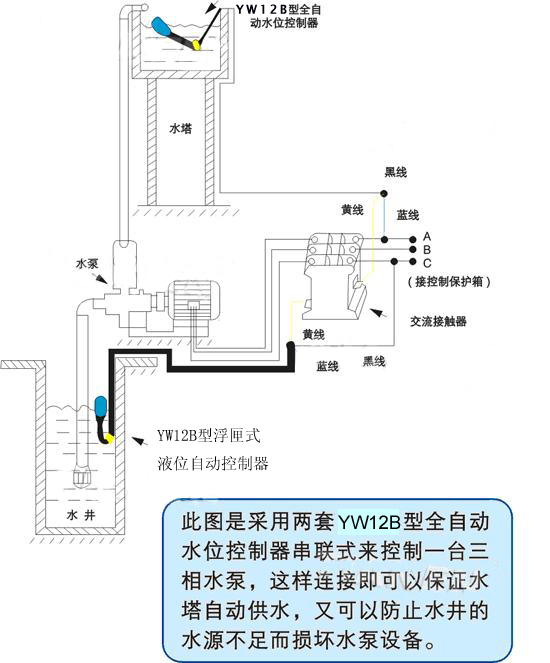

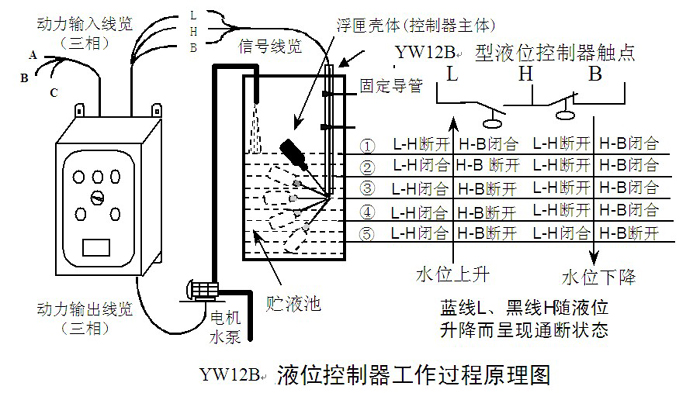

1、觸點容量：220V×5A～(或380V×3A～) 2、控制范圍：0.2～5m 3、控制誤差：±100mm 4、適用介質：油類、有機溶液、污水、中等濃度的酸堿鹽溶液等. 5、介質溫度：-10～+90℃ 6、信號線纜規格：3m、5m YW12B型液位控制器內部自帶一對常開、常閉接點（信號電纜向下懸吊狀態下藍線L、黑線H之間為常開，白線B、黑線H之間為常閉）。無論常開、常閉接點均能夠自鎖維持到一個連續循環工作周期結束，因此可以簡化外圍工作電路。 三、工作過程原理 如圖31，由于信號器的比重小于液體和固定導管下端的定位作用，因此構成了以導管下端部③為中*心的開泵控制上點⑤，停泵控制下點①。具體工作過程是： 1、當液池液位降低至液位⑤時，控制器觸點藍黑端L—H閉合（白黑端B、H斷開），使控制柜開泵向貯液池注液，隨之貯液池液面逐漸上升，且在⑤→④→③→②→過程中觸點狀態維持不變，即開泵狀態繼續維持。 2、當液池液面上升至液位①時，控制器觸點藍黑端L—H斷開（白黑端B、H閉合），控制柜停泵不再注液，隨之貯液池液面逐漸下降，且在①→②→③→④→過程中觸點狀態維持不變，即停泵狀態繼續維持。 3、以上過程如此往復循環，即將貯液池液位自動控制在設定的范圍以內（即⑤以上、①以下）。 四、應用實例
 |
|
〖補充說明事項〗：
1、對于有防爆要求的場所，一般只需將液位信號器放置在有防爆要求的場所，控制柜必需置于無防爆要求的安全場所。確需將控制柜置于防爆現場，應當采用防爆密封的控制柜，用戶如有此訂貨要求需特別指明我所方可按防爆要求進行設計生產。
2、對于要求更高的現場，可能還需增設液位多點測量或連續測量顯示、聲光報警等功能，用戶只
|
