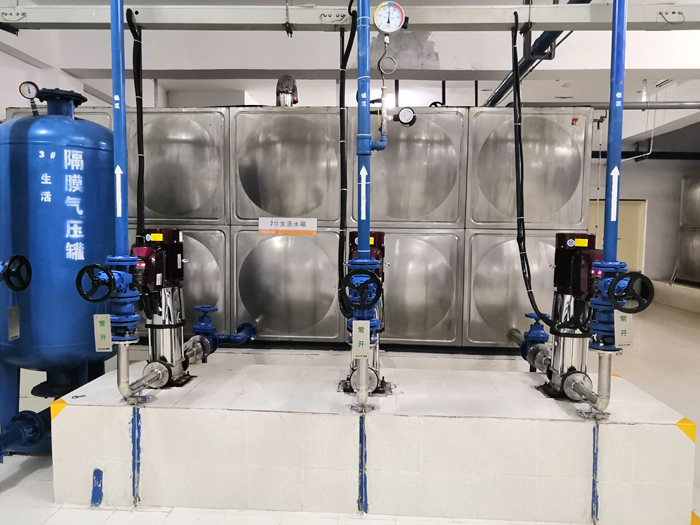

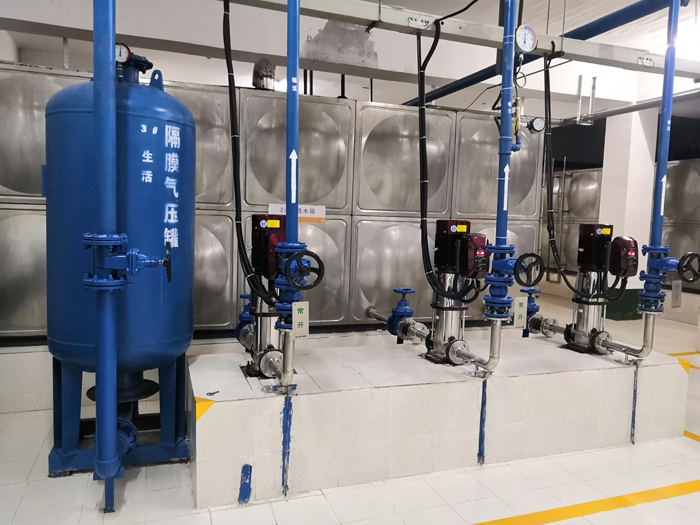

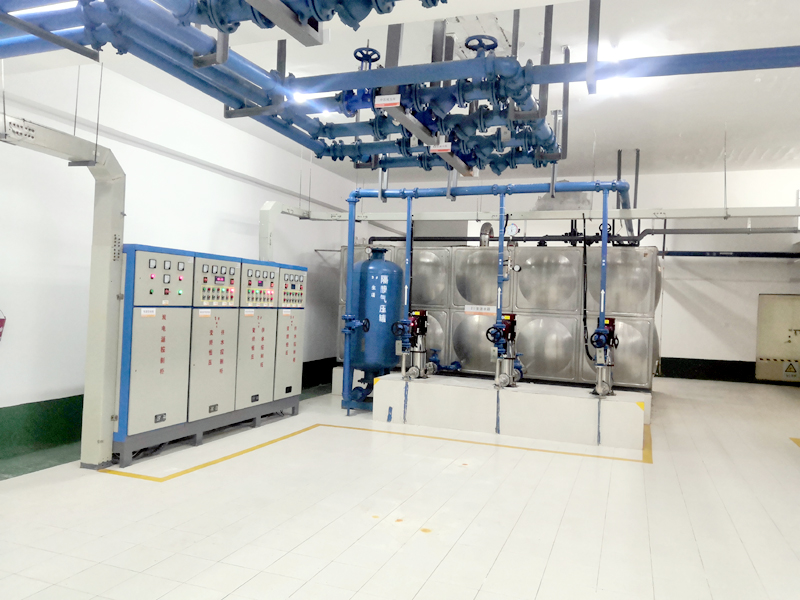

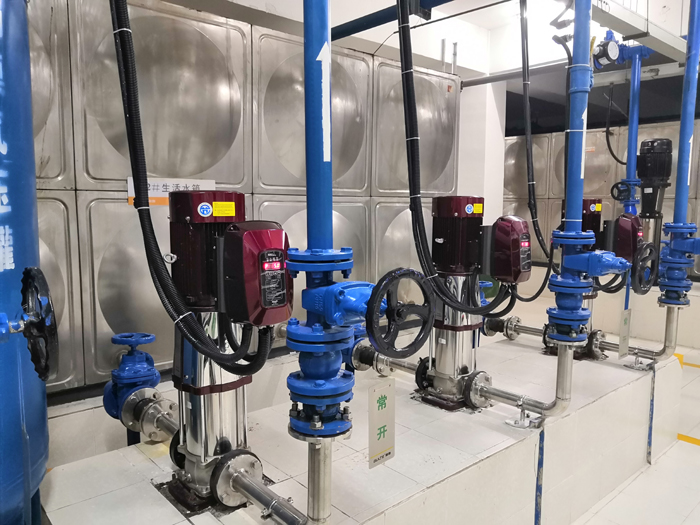

	東湖國際二期別墅洋房生活變頻供水泵
	別墅洋房生活供水泵組
	小型商業體生活供水泵組
	生活變頻供水泵組
	智能變頻泵
	相關附件：暫無附件

東湖國際二期別墅洋房生活變頻供水泵組采用一種用于為別墅、洋房等建筑物提供穩定生活用水的設備。它主要由水泵、變頻控制柜、壓力傳感器等部分組成。其工作原理是通過壓力傳感器感知管網中的水壓，將水壓信號反饋給變頻控制柜。變頻控制柜根據設定的水壓值和實際水壓的差值，調整水泵電機的轉速。當用水量增大時，電機轉速加快，增加供水量；當用水量減少時，電機轉速減慢，減少供水量，從而使管網中的水壓始終保持在設定的范圍內。

1.組成部分

█ 水 泵：

 水泵是供水泵組的核心部件，用于輸送水。在別墅洋房生活變頻供水泵組中，常用的水泵類型有離心泵。離心泵的工作原理是依靠葉輪旋轉時產生的離心力來輸送液體。它具有流量范圍廣、揚程高的特點，能夠滿足不同高度建筑的供水需求。例如，對于多層別墅，揚程一般需要達到幾十米，離心泵可以很好地勝任這一工作。

水泵采用品牌為韓國杜科，材質采用不銹鋼，這種材質具有良好的耐腐蝕性，能夠保證水質不受污染。因?yàn)樵谏钣盟到y(tǒng)中，水質的安全是非常重要的，不銹鋼材質可以防止水泵內部生銹、結垢，從而延長水泵的使用壽命。

█  變頻控制器：

變頻控制器是整個泵組的 “大腦”，它主要起到控制水泵電機轉速的作用。它通過內部的變頻器實現對電機的調速。變頻器可以將輸入的固定頻率電源轉換為可變頻率電源，從而改變電機的轉速。

變頻控制器還具有多種保護功能，如過載保護、短路保護、欠壓保護等。例如，如果水泵電機出現過載情況，變頻控制柜會自動切斷電源，避免電機損壞。同時，它還可以實現水泵的自動切換功能。當一臺水泵出現故障時，能夠自動切換到備用泵，保證供水的連續性。

█   壓力傳感器：

壓力傳感器安裝在供水管道上，用于實時監測管網中的水壓。它能夠?qū)⑺畨盒盘?hào)轉換為電信號，并將其傳輸給變頻控制柜。壓力傳感器的精度對于整個供水系統的穩定性非常重要。一般來說，其精度可以達到 ±0.01MPa，能夠精確地感知水壓的微小變化，從而使變頻控制柜能夠及時調整水泵的轉速。

2.優  點

█   節能高效：

由于采用了變頻調速技術，與傳統的恒速供水泵組相比，變頻供水泵組能夠根據實際用水量調節水泵的轉速，避免了電機長時間高速運行造成的能源浪費。例如，在用水低谷期，如夜間大部分居民休息時，用水量很少，水泵電機可以以較低的轉速運行，降低了能耗。據統計，變頻供水泵組可以節能 30% - 50% 左右。

█   供水壓力穩定：

壓力傳感器和變頻控制柜的配合使用，使得供水系統能夠保持穩定的水壓。無論在用水高峰期還是低谷期，用戶端的水壓波動都很小，能夠?yàn)橛脩籼峁┦孢m的用水體驗。例如，在別墅的多層建筑中，高層用戶在用水高峰期也能獲得足夠的水壓，不會出現水流細小甚至停水的情況。

█   延長設備使用壽命：

變頻供水泵組的水泵電機避免了頻繁的啟停，因?yàn)樗峭ㄟ^調速來適應用水量變化的。傳統的供水設備由于頻繁啟停電機，會對電機和水泵的機械部件造成較大的沖擊，容易導致設備損壞。而變頻供水泵組可以減少這種沖擊，延長設備的使用壽命，一般來說可以延長設備壽命 2 - 3 倍。

3.安裝與維護要點

█   安裝要點：

安裝位置應選擇在通風良好、干燥的地方，避免潮濕環境對電氣設備造成損壞。泵組基礎要牢固，一般采用混凝土基礎，以減少水泵運行時產生的振動和噪音。同時，在安裝過程中，要注意管道的連接密封性，防止漏水。例如，管道連接可采用法蘭連接或焊接方式，并且在連接完成后要進行壓力測試，確保無泄漏。

電氣連接要符合安全規范，變頻控制柜要接地良好，防止觸電事故。而且，在安裝壓力傳感器時，要注意其安裝位置的合理性，一般安裝在離水泵出口一定距離的主管道上，以準確反映管網的水壓情況。

█   維護要點：

定期檢查水泵的運行情況，包括水泵的葉輪是否有堵塞、電機的溫度是否正常等。一般建議每周進行一次簡單檢查，每月進行一次較為全面的檢查。對于葉輪堵塞情況，可以通過拆卸水泵進出口管道進行清理。同時，要檢查電機的絕緣電阻，確保電機正常運行。

維護變頻控制柜也很重要，要定期清理控制柜內的灰塵，因?yàn)榛覊m積累過多可能會導致電氣元件散熱不良，出現故障。另外，還要檢查變頻器的參數設置是否正確，以及各種保護功能是否正常。對于壓力傳感器，要定期校準，確保其測量精度。一般每半年或一年進行一次校準，校準可以使用專業的校準設備按照操作手冊進行。

4.應用場景與選型要點

█   應用場景：

主要應用于別墅、洋房等獨立住宅的生活供水系統，也可用于小型的住宅小區或商業建筑的局部供水。例如，在一些沒有集中供水系統的別墅區域，或者對水壓和水質有較高要求的高檔洋房小區，變頻泵可以很好地滿足生活供水需求。
